壓力容器焊接后的回火、正火、固熔、去氫等熱處理操作可消除殘余應(yīng)力防止變形也就是說可以松弛焊接殘余應(yīng)力，穩(wěn)定尺寸和形狀。焊后熱處理也可以改善母材，焊接區(qū)結(jié)構(gòu)件的性能：具體說：可以軟化熱影響區(qū)，增加焊縫金屬延性，提高斷裂韌性，排出有害其如氫，提高抗腐蝕性能，改善蠕變性能和提高疲勞強度。

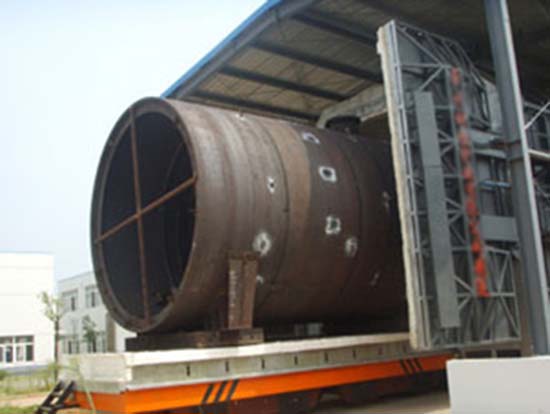

        焊后的熱處理工藝如何使用不當，反而會使焊接接頭性能降低。因此焊后熱處理成為眼里容器制造重要環(huán)節(jié)。焊接接頭焊后熱處理應(yīng)用較廣的是高溫回火、正火及固熔及退火處理。使用壓力容器退火爐可能消除應(yīng)力，高溫回火可以解決因焊接和變形給壓力容器質(zhì)量帶來的不良影響。

1、焊后熱處理可以松弛焊接殘余應(yīng)力

隨著熱處理溫度升高和保溫時間延長，焊接區(qū)殘余應(yīng)力相應(yīng)降低，當溫度升高到超過550℃，殘余應(yīng)力可以認為完全消除。不過保溫時間影響不如溫度升高影響來的明顯。

2、焊接接頭熱影響區(qū)淬硬區(qū)軟化

由于殘余應(yīng)力大大降低，回火改善了金相組織，提高塑性和韌性，故而淬硬性降低，使焊接接頭淬硬區(qū)軟化。

3、焊接接頭氫減少

熱處理時，焊接接頭溫度升高，氫不斷增加擴散速度，向外逸出，一般說在加熱300℃以下，保溫2—4小時，可達到區(qū)氫目的，何況加熱到550—650℃時，去氫目的完全達到。

4、對焊縫金屬抗拉度的影響

焊后熱處理，對焊縫金屬抗拉強度響與熱處理溫度和保溫時間有關(guān)，熱處理溫度越高，保溫時間越長，焊縫金屬常溫抗拉強度就越低，并且合金成份含量越高，碳當量越大，強度降低的比率也越大。

5、對焊縫金屬沖擊韌性影響

過分的熱處理對任何鋼種都引起沖擊值下降。對Cr-Mo、Cr-Mo-V及絕大部分珠光體，馬氏體耐熱鋼恰當?shù)煤负鬅崽幚砜梢蕴岣邲_擊韌性。對某些高度強度鋼會經(jīng)過熱處理后沖擊值下降。對碳素鋼、Mn-Nb-Ni鋼，焊后熱處理后沖擊值基本無變化。

6、對脫碳層寬度影響

壓力容器熱處理溫度越高，保溫時間越長，脫碳層狂度越大，這是因為碳化物形成時元素含量不等，引起碳擴散，碳向含量低一側(cè)擴散，產(chǎn)生脫碳層，異種鋼接頭尤為嚴重。

回火是將焊件加熱到500—650℃時，碳化物進一步聚集，得到鐵素體和細粒滲碳體的混合物組織一回火索氏體，稱高溫回火，所得組織有良好強度、彈性、塑性和韌性。

       正火是將焊件加熱到Ac或Acm以上30—50℃，保溫后從爐中取出在空氣中冷卻。目的改善組織，細化晶粒。單一正火不能消除焊后殘余應(yīng)力。

       固熔熱處理，將鋼加熱到920—1150℃并快速冷卻，使奧氏體焊接接頭在450—850℃內(nèi)晶界析出碳化物或脆性相重新熔入奧氏體中去，將它快速固定下來，以得到均勻固熔體。從而消除其晶間腐蝕。也提高焊接接頭耐蝕性、機械性能，消除加工硬化。固熔熱處理應(yīng)整體均勻加熱，不采取局部加熱法。

為了達到預(yù)期焊后熱處理效果，一定要認真研究，選擇合適的焊后熱處理工藝是十分重要的。

焊后熱處理相關(guān)工藝參數(shù)：

a、焊件進爐時爐內(nèi)溫度，

b、加熱時溫度上限和下限，

c、加熱速度上限和下限，

d、保溫時間上限和下限，

e、冷卻速度上、下限，

f、出爐溫度，

g、升溫過程被加熱焊件各部位溫差，

h、保溫時被加熱焊件的各部位溫差，

i、爐內(nèi)氣氛。由此可見影響熱處理因素很多，選擇應(yīng)持慎重態(tài)度，不可隨意選取。
